DURA AUTOMOTIVE CZ, závod Blatná  – Kompresorová stanice č. 1 (dodávka 1999)

Požadované množství stlačeného vzduchu: 2500 m3/hod; pracovní tlak stl. vzduchu u strojů: min. 8 barg; chladicí médium: vzduch; požadovaný počet kompresorů: 4 ks + záloha; požadovaná čistota stlačeného vzduchu: podle ISO 8573.1, třída kvality  4.4.3. ISO 8573.1; kondenzátní hospodářství: aut. odvaděče kondenzátu + separátor voda/olej.

Popis instalace

Kompresorová stanice je umístěna ve vestavku skladové haly a byla realizována formou „na klíč“. Vlastní dodávka zahrnovala čtyři kusy šroubového kompresoru firmy Gardner Denver, typ ES 75/10 EANA+W, jeden kompresor ES 55/10 EANA+W a potřebné příslušenství, tj. filtraci, sušení, odloučení kondenzátu a separaci oleje z kondenzátu. Následná montáž zahrnovala dodávku materiálu a vlastní montážní práce na potrubní rozvody, vzduchotechniku a elektroinstalaci vč. elektrického rozváděče. Kompresory jsou vybaveny zpětným ziskem tepla tzv. +W moduly, které ohřívají přes deskový výměník 150 kW teplou vodou cca 75 °C celkem 4 kusy zásobníků TUV. Ty zásobují TUV administrativní budovu a šatny. Kompresorová stanice je vybavena řídicím systémem firmy GD, typ MultiPilot 5/12.



DURA AUTOMOTIVE CZ, závod Blatná – Kompresorová stanice č. 2 (dodávka 2001-2)

Požadované množství stlačeného vzduchu: 1900 m3/hod; pracovní tlak stl. vzduchu u strojů: min. 8 barg; chladicí médium: vzduch; požadovaný počet  kompresorů: 3 ks; požadovaná čistota stlačeného vzduchu: podle ISO 8573.1, třída kvality 4.4.3. ISO 8573.1; kondenzátní hospodářství: aut. odvaděče kondenzátu + separátor voda/olej.

Popis instalace

Tato kompresorová stanice byla dodána z důvodu výstavby nové výrobní haly a potřeby rozšíření kapacity kompresorové stanice vč. napojení do stávajícího centrálního rozvodu stlačeného vzduchu. Zařízení kompresorové stanice bylo dodáno ve dvou etapách s rezervou na dodatečnou instalaci třetího kompresoru. Jde o následující zařízení: 1x kompresor GD, typ ES 75/10 EANA, 1x vzdušník VSV-11 6,3 m3/10 bar s odvaděčem kondenzátu GDT-T20, 1x kondenzační sušič MTA, typ DMN 050/A vč. předfiltru HEF 240 P a separátor kondenzátu GDW 60 a dále vzduchotechnické potrubí včetně přívodu otepleného vzduchu do haly v zimním období.

Ve druhé etapě byl doinstalován druhý kompresor ES75/10 s řídicím systémem GD, typ MiniPilot.



DURA AUTOMOTIVE CZ, závod Strakonice – Kompresorová stanice č. 1 (dodávka 09/2001)

Tato kompresorová stanice byla instalována z důvodu zajištění stlačeného vzduchu pro novou výrobní technologii v pronajaté a nově zrekonstruované hale č. 1 divize GLASS ve firmě ČZ Strakonice. Požadované množství stlačeného vzduchu: 450 m3/hod; pracovní tlak stl. vzduchu u strojů: min. 8 barg; chladicí médium: vzduch; požadovaný počet kompresorů: 1 ks + 100 % záloha; požadovaná čistota stlačeného vzduchu: podle ISO 8573.1, třída kvality 2.4.2. ISO 8573.1; kondenzátní hospodářství: aut. odvaděče kondenzátu + separátor voda/olej.

Popis instalace

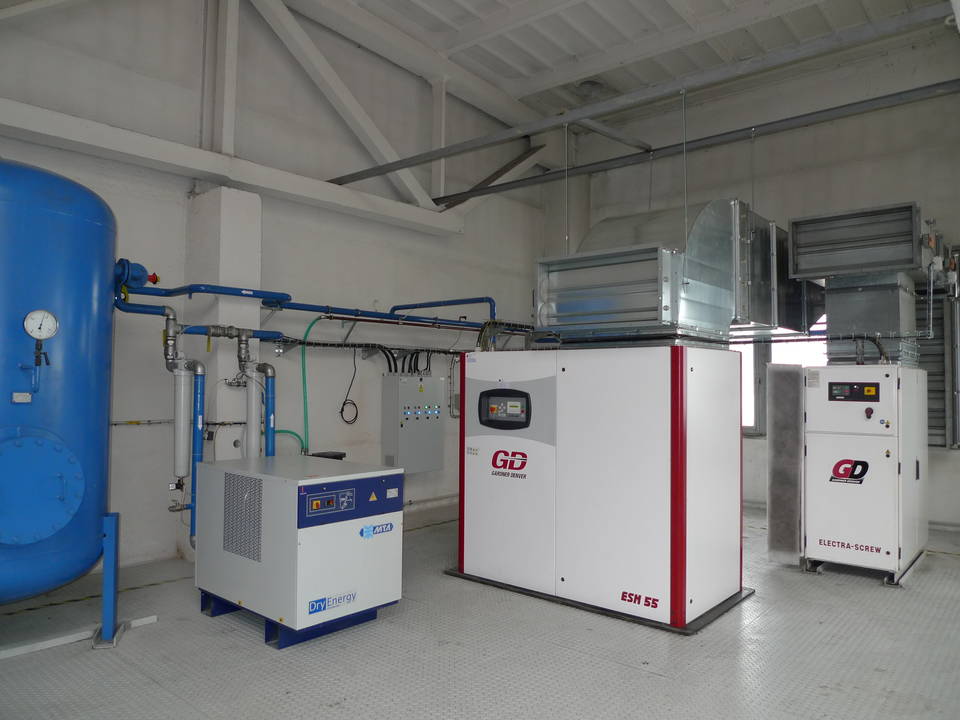

Kompresorová stanice v hale č. 1 byla realizována formou „na klíč“, tzn. od projektu až po montáž. Vlastní dodávka zahrnovala: 2x kompresor ES 55/10 EANA včetně protihlukových krytů sání, z toho jeden studená záloha, kondenzační sušič DE 100, vzdušník VSV-11 4 m3/10 bar a další příslušenství (separátor kondenzátu GDW 30, předfiltr HEF 094 P, submikrofiltr HEF 094S, vícekompresorový řídicí systém MiniPilot).

Následná montáž zahrnovala dodávku materiálu a vlastní montážní práce potrubních rozvodů, vzduchotechniky a elektroinstalace vč. elektrického rozváděče.



DURA AUTOMOTIVE CZ, závod Strakonice – Kompresorová stanice č. 2 (dodávka 12/2001)

Tato kompresorová stanice byla nainstalována pro novou výrobní technologii v hale č. 55 divize GLASS ve firmě ČZ Strakonice. Kapacita kompresorových stanic č. 1 a 2 se liší, ale pro možnost zálohování byla zvolena stejná velikost kompresorů. Požadované množství stlačeného vzduchu: 900 m3/hod; pracovní tlak stl. vzduchu u strojů: min. 8 barg; chladicí médium: vzduch; požadovaný počet kompresorů: 2 ks bez zálohy; požadovaná čistota stlačeného vzduchu: podle ISO 8573.1, třída kvality 2.4.2. ISO 8573.1; kondenzátní hospodářství: aut. odvaděče kondenzátu + separátor voda/olej

Popis instalace

Kompresorová stanice v hale č. 55 byla realizována rovněž formou „na klíč“. Dodávka zahrnovala: 2x kompresor ES 55/10 EANA včetně protihlukových krytů sání (oba v provozu), kondenzační sušič DE 195, dva vzdušníky VSV-11 2,5 m3/10 bar a další příslušenství (separátor kondenzátu GDW 60, předfiltr HEF 150 P, submikrofiltr HEF 150 S a vícekompresorový řídicí systém MiniPilot). Následná montáž KS zahrnovala dodávku materiálu a vlastní montážní práce potrubních rozvodů, vzduchotechniky a elektroinstalace vč. elektrického rozváděče.



DURA AUTOMOTIVE CZ, závod Strakonice – Kompresorová stanice č. 3 (dodávka 11/2001)

Tato kompresorová stanice byla instalována z důvodu zajištění stlačeného vzduchu pro novou výrobní technologii v pronajaté a nově zrekonstruované hale divize LAKOVNA ve firmě ČZ Strakonice. Technické požadavky na kompresorovou stanici jsou stejné jako na kompresorovou stanici č. 1. a její realizace byla také formou „na klíč“.



DURA AUTOMOTIVE CZ, závod Strakonice – Kompresorová stanice č. 4 (dodávka 04/2006)

Tato kompresorová stanice byla instalována při rozšíření výroby v další pronajaté hale č. 46 divize LAKOVNA ve firmě ČZ Strakonice. Požadované množství stlačeného vzduchu: 300 m3/hod; pracovní tlak stl. vzduchu u strojů: min. 8 barg; chladicí médium: vzduch; požadovaný počet kompresorů: 1 ks + 100 % záloha; požadovaná čistota stlačeného vzduchu: podle ISO 8573.1, třída kvality 1.4.2. ISO 8573.1; kondenzátní hospodářství: aut. odvaděče kondenzátu + separátor voda/olej.

Popis instalace

Kompresorová stanice v hale č. 46 byla realizována stejně jako předchozí formou „na klíč“. Vlastní dodávka v hale č. 46 zahrnovala: 2x kompresor ES 37/10 EANA, kondenzační sušič DE 062, vzdušník VSV-11 1,6 m3/10 bar a další příslušenství (separátor kondenzátu GDW 15, předfiltr HEF 030 P, vícekompresorový řídicí systém MiniPilot). Následná montáž KS zahrnovala dodávku materiálu a vlastní montážní práce potrubních rozvodů, vzduchotechniky a elektroinstalace vč. elektrického rozváděče.



DURA AUTOMOTIVE CZ, závod Strakonice – Kompresorová stanice č. 5 (dodávka 10/2007)

Tato kompresorová stanice byla instalována s rekonstrukcí bývalé haly CAGIVA pro účely rozšíření výroby dveřních rámečků.

Popis instalace

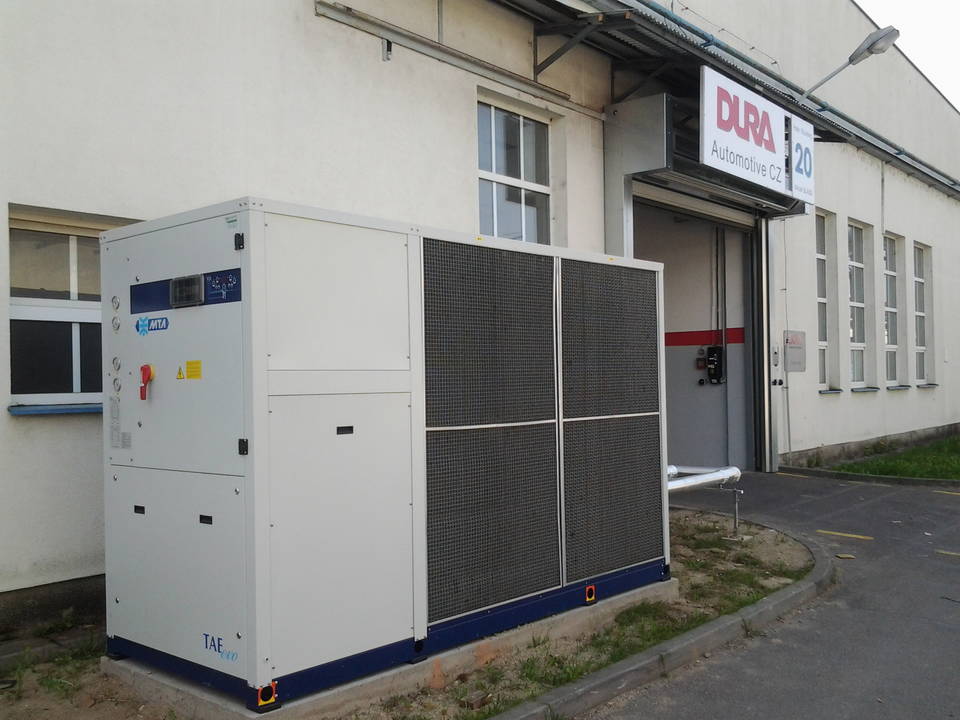

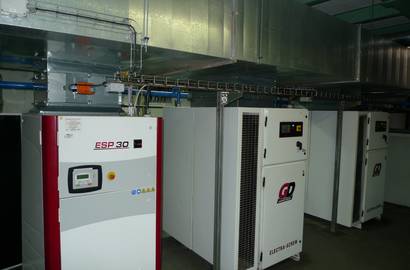

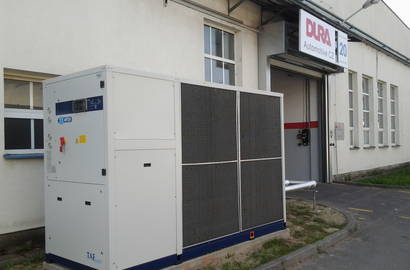

Dodávka a montáž kompresorové stanice byla realizována v přístavbě haly formou „na klíč“ vč. montáže rozvodů stlačeného vzduchu, chladicí vody a chladicí stanice. Výroba stlačeného vzduchu je zabezpečena 2 kusy kompresorů ESP 37/10.
